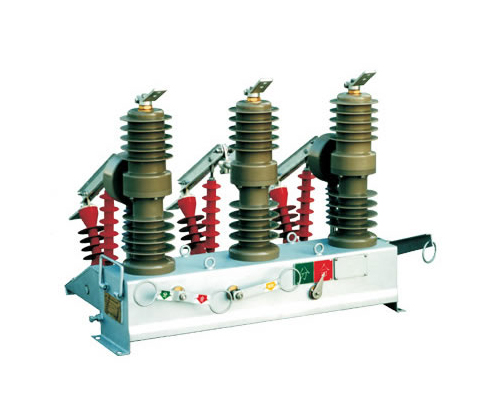

ZW32-12柱式真空斷路器 永磁真空斷路器 看門狗斷路器



ZW32-12系列柱式戶外真空斷路器


·概述
ZW32-12、ZW32-12G系列柱式戶外高壓真空斷路器是三相交流50Hz、額定電壓12kV的戶外高壓開關設備。適用于開斷、關合城市或農村配電系統的負荷電流、過載電流、短路電流。

·變電站及工礦企業配電系統中作保護和控制之用。 本斷路器采用立柱型、干式結構,絕緣可靠,電壽命長、免維護

主要技術參數

名稱

單位

ZW32-12(G)/T400-12.5

ZW32-12(G)/T630-16

ZW32-12(G)/T630-20

額定電壓

kV

12

額定電流

A

400

630

630

額定短路開斷電流

kA

12.5

16

20

額定短中關合電流(峰值)

31.5

40

50

額定峰值耐受電流

31.5

40

50

額定短時耐受電流

12.5

16

20

額定短路持續時間

S

4

額定絕緣水平

雷電沖擊耐受電壓(峰值)

kV

相間、對地75,斷口85

1min工頻耐受電壓

相間、對地42,斷口48

額定操作順序

分 -0.3s- 合 -180s- 合分(電動機構)

額定短路電流開斷次數

30

機械壽命

10000

額定操作電壓(分合線圈)

v

DC220,100, AC220

動靜頭允許磨損累計厚度

mm

3

過電流脫扣器額定電流

A

5

電流互感器電流比

200/5     400/5     600/5

觸頭開距

mm

9±1

觸頭超程

2±0.5

平均分閘速度

m/s

1.2±0.3

平均合閘速度

0.6±0.2

分閘時間

ms

30-60

合閘時間

20-40

合閘彈跳時間

≤20

三相分合閘同期性

≤2

每相回路直流電阻

μΩ

≤80

儲能電機

額定電壓

V

-220

額定功率

W

200

儲能時間

S

≤8

隔離開關

回路電阻(斷路器接線板至隔離開關進線板間)

μΩ

≤120

三相刀閘合閘時中心偏擺量

mm

≤2

三相刀閘分、合閘同期性偏差

≤2

導電部分對地絕緣距離

≥160

斷口開距

≥200

質量

kg

80
